Circlips, ook bekend als bofgringen of snapringen, zijn essentiële componenten die worden gebruikt om onderdelen op een as of in een behuizing te beveiligen. Ondanks hun kleine formaat spelen ze een cruciale rol bij het op hun plaats houden van assemblages, vooral in mechanische systemen met roterende of glijdende delen. Een van de meest voorkomende typen zijn interne circlips En externe circlips . Hoewel ze soortgelijke doeleinden dienen - een laterale beweging van componenten bevatten - zijn hun ontwerp, functie en installatie opmerkelijk anders.
In dit artikel zullen we de Belangrijke verschillen tussen interne en externe circlips , inclusief hun structuur, toepassing, installatiemethoden en hoe u het juiste type voor uw behoeften kunt kiezen.
Wat zijn kringen?
Circlips zijn semi-flexibele metalen ringen die in bewerkte groeven in een boring (gat) of op een as passen. Ze fungeren als mechanische bevestigingsmiddelen, waardoor componenten niet kunnen glijden of langs de as verschuiven. Circlips zijn meestal gemaakt van veerstaal of roestvrij staal en bieden de elasticiteit en sterkte die nodig is voor herhaalde montage en demontage.
Circlips zijn er in verschillende ontwerpen, maar de twee primaire typen zijn:
Interne circlips - Plaats in een groef in een boring of huisvesting
Externe circlips - Plaats in een groef aan de buitenkant van een schacht
1. Ontwerp en structuur

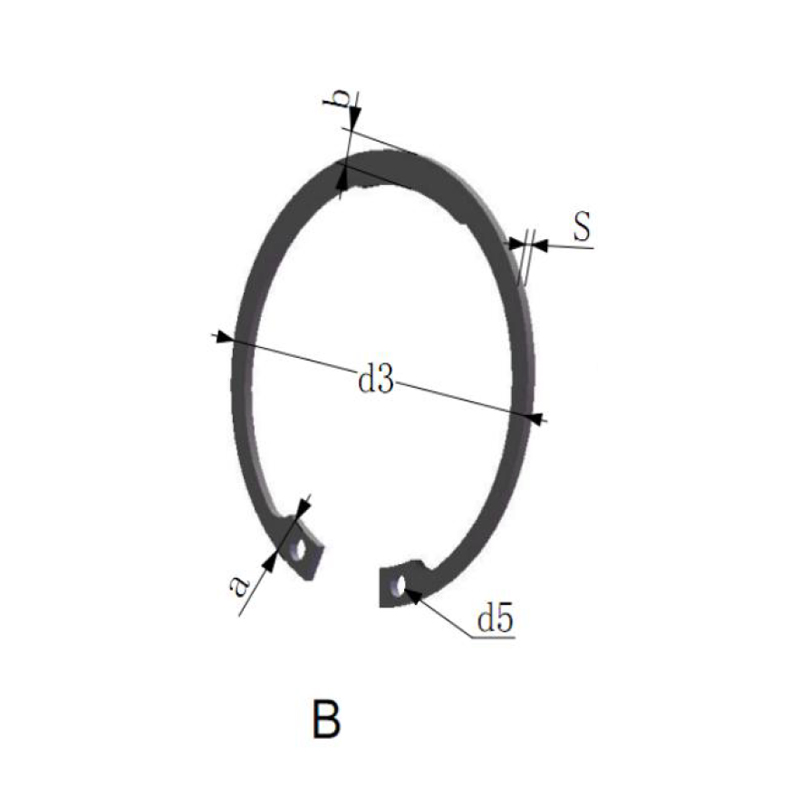

Interne circlips
Gevormd om te passen binnen de interne diameter van een cilindrische boring of huisvesting
Uiteinden zijn meestal uitgerust met kleine gaten of nokken voor circlip tang
Comprimeren wanneer geïnstalleerd, de uiterlijke druk uitoefenen om zichzelf op zijn plaats te houden
Externe circlips
Ontworpen om rond de externe diameter van een schacht
Functie open uiteinden die tijdens de installatie uitbreiden
Contract in de schachtgroef, en oefen naar binnenuite druk uit om te blijven zitten
2. Installatie en verwijdering
Beide soorten circlips vereisen speciale tang, bekend als Circlip -tang Of snapringtang, met tips die in de gaten aan de uiteinden van de circlip passen.
Installatie van interne circlips:
Gebruik interne circlip tang met naar buiten openende tips
Plaats de uiteinden in de circlip -gaten, druk de ring in en plaats deze in de interne groef van de boring
Laat los om de circlip op zijn plaats te laten breken
Externe circlips installeren:
Gebruik externe circlip tang met tips naar binnen naar voren
Plaats de uiteinden, breid de circlip uit en schuif deze over de schacht in de groef
Laat de ring goed op de plaats staan in positie
Verwijderen is eenvoudigweg het omgekeerde van de installatie, met hetzelfde type tang.
3. Toepassingen
Het primaire onderscheid in toepassingen hangt af van het feit of de component in een gat of op een as moet worden vastgehouden.
Interne circlips worden gebruikt om:
Voorkomen dat componenten uit glijden boringen of cilindrische behuizingen
Houd lagers, mouwen of bussen in een gat vast
Gebruikelijk in autoverzendingen, hydraulische cilinders en tandwielhuisheden
Externe circlips worden gebruikt om:
Voorkom dat delen van een roterende as of as
Bevestig versnellingen, katrollen of lagers op hun plaats
Vaak aangetroffen in elektrische motoren, aandrijfassen en machine -gereedschapsassemblages
4. Voordelen en overwegingen
| Feature | Interne circlips | Externe circlips |
| Montagelocatie | In een boring of huisvesting | Rond een schacht |
| Installatiekracht | Gecomprimeerd tijdens de installatie | Uitgebreid tijdens de installatie |
| Richtingsrichting | Weer bestand tegen kracht naar buiten duwen | Weer bestand tegen naar binnen duwen |
| Gemeenschappelijk gebruik | Huisvesting | Asbehoud |
Interne Circlip Pro's:
Beschermt componenten in verzegelde omgevingen
Verminderd risico op externe besmetting
Nette, spoelige afwerking met minder uitstekende delen
Externe Circlip Pro's:
Eenvoudig te inspecteren en te vervangen
Sterke radiale grip op roterende assen
Vaak gemakkelijker te installeren in open systemen
5. Materiaal en coatings
Beide typen zijn meestal gemaakt van:
Koolstofveerstaal - Duurzaam, met hoge treksterkte
Roestvrij staal -Corrosiebestendig voor omgevingen in de mariene of voedselkwaliteit
Fosfaat- of zwarte oxide -coatings - Verminder wrijving en weerstaan corrosie
Gebuleerde opties - Voor extra roestweerstand en visueel contrast
Sommige toepassingen vereisen mogelijk warmtebehandelde circlips voor hogere belastingweerstand of niet-magnetische legeringen in gevoelige omgevingen.
6. Normen en maten
Circlips volgen gestandaardiseerde dimensies volgens internationale normen:
DIN 472 - Interne circlips voor boringen
DIN 471 - Externe circlips voor schachten
ANSI/ASME B18.27 - Noord -Amerikaanse snapringstandaard
Kies altijd de juiste maat op basis van de groefdiameter en ringdikte. Onjuiste maat kan leiden tot een storing van de circlip, wat kan veroorzaken van machineschade of veiligheidsrisico's.
7. Kiezen tussen interne en externe circlips
Vraag het volgende bij het selecteren van een circlip:
Is het component dat zich bevindt In een behuizing or op een schacht ?
Wat is de Verwachte axiale belastingsrichting ?
Hoe veel monteerruimte Is beschikbaar?
Wat zijn de omgevingscondities (Vochtigheid, temperatuur, chemicaliën)?
Is regelmatig onderhoud of demontage vereist?
Voor projecten waarbij zowel interne als externe verbindingen betrokken zijn, is het gebruikelijk om te gebruiken Beide soorten circlips Samen dienen elk een specifieke retentiefunctie.
Conclusie
Hoewel vergelijkbaar in concept, interne en externe circlips Serveer verschillende doeleinden en zijn afgestemd op verschillende delen van mechanische assemblages. Inzicht in het verschil tussen hen - hoe ze installeren, waar ze passen en hoe ze functioneren - is cruciaal om te zorgen voor een veilig, beveiligde en effectief machinesontwerp.
Of u nu werkt aan industriële apparatuur, automotive -systemen of precisietools, het selecteren van het juiste circle -type en de grootte is van cruciaal belang voor het handhaven van prestaties en het minimaliseren van slijtage in de loop van de tijd. Raadpleeg bij twijfel de industriële normen of raadpleeg een fabrikant om de juiste pasvorm voor uw aanvraag te vinden.
Door deze kleine maar machtige componenten te beheersen, kunnen ingenieurs en technici ervoor zorgen dat roterende onderdelen veilig blijven, bewegende componenten zijn uitgelijnd en mechanische systemen veilig en soepel werken.
